Fresa de extremo de radio de esquina de 4 flautas

Exposiciones destacadas

Descripción

En el campo de la fabricación moderna, las herramientas de corte eficientes son muy importantes para la calidad y la eficiencia del mecanizado. Esta fresa de extremo con radio de esquina de 4 flautas se usa ampliamente en diversos campos debido a su material de carburo cementado, radio de filete y recubrimiento especial. Es una herramienta de corte eficiente para mecanizado, con un diseño de ranura especial, que puede proporcionar una superficie más suave durante el mecanizado y reducir el tiempo necesario para el mecanizado. Además, tiene cuatro filos de corte con longitud de ranura regular, que pueden procesar eficientemente el radio de filete en la parte inferior del hombro de fresado y mejorar la velocidad de avance, prolongando así la vida útil de la herramienta y mejorando la productividad.



Características

1. Diseño de ranura: esta fresa de extremo con radio de esquina de 4 flautas tiene cuatro ranuras, que pueden lograr una superficie más suave durante el mecanizado. Al mismo tiempo, la existencia de la ranura también puede reducir el tiempo de procesamiento y mejorar la eficiencia de la producción.



2. Diseño del radio de filete: El diseño del radio de filete permite que la fresa alcance una mayor precisión. Especialmente cuando se trata de materiales difíciles como acero inoxidable, acero endurecido y otras aleaciones, puede proporcionar un efecto de corte más preciso.



3. Recubrimiento especial DLC: La fresa está recubierta con un recubrimiento especial DLC, que tiene múltiples beneficios. En primer lugar, el recubrimiento DLC puede prevenir eficazmente la corrosión y proteger las herramientas de corte del entorno externo. En segundo lugar, el recubrimiento DLC también puede prolongar la vida útil de las herramientas y reducir el riesgo de desgaste y daños.



4. Selección de varios tamaños: ofrece la opción de tamaños métricos y británicos para satisfacer diferentes necesidades de procesamiento. Esta selección de varios tamaños hace que la herramienta sea más flexible y versátil.



Solicitud



• Fabricación de metales: en el campo de la fabricación de metales, especialmente cuando se trata de acero inoxidable, acero endurecido y otros materiales, esta fresa de extremo con radio de esquina de 4 flautas puede proporcionar soluciones de procesamiento eficientes y de alta precisión.

• Campo aeroespacial: estas industrias requieren piezas de precisión y calidad extremadamente altas, y la pieza de trabajo producida por esta fresa tiene especificaciones uniformes y alta precisión, que pueden cumplir con estos requisitos.

• Taller de mecanizado: Puede satisfacer las necesidades de diferentes materiales y tareas de mecanizado, y puede proporcionar un efecto de corte preciso para la fabricación de piezas mecánicas.





Fábrica





Descripción del Producto





Fresa de extremo de radio de esquina de carburo cementado de 4 flautas 55HRC con revestimiento





ESPECIFICACIÓN	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4mm	12mm	4mm	50mm
D4*16*D4*75L	R0.1-R0.5/R1	4mm	16mm	4mm	75mm
D4*20*D4*100L	R0.1-R0.5/R1	4mm	20mm	4mm	100mm
D5*15*D5*50L	R0.1-R0.5/R1	5mm	15mm	5mm	50mm
D5*20*D5*75L	R0.1-R0.5/R1	5mm	20mm	5mm	75mm
D5*25*D5*100L	R0.1-R0.5/R1	5mm	25mm	5mm	100mm
D6*18*D6*50L	R0.1-R0.5/R1	6mm	18mm	6mm	50mm
D6*24*D6*75L	R0.1-R0.5/R1	6mm	24mm	6mm	75mm
D6*30*D6*100L	R0.1-R0.5/R1	6mm	30mm	6mm	100mm
D8*24*D8*60L	R0.1-R0.5/R1	8mm	24mm	8mm	60mm
D8*30*D8*75L	R0.1-R0.5/R1	8mm	30mm	8mm	75mm
D8*35*D8*100L	R0.1-R0.5/R1	8mm	35mm	8mm	100mm
D10*30*D10*75L	R0.1-R0.5/R1	10mm	30mm	10mm	75mm
D10*45*D10*100L	R0.1-R0.5/R1	10mm	45mm	10mm	100mm
D12*35*D12*75L	R0.1-R0.5/R1	12mm	35mm	12mm	75mm
D12*45*D12*100L	R0.1-R0.5/R1	12mm	45mm	12mm	100mm



Tolerancias
Diámetro de la flauta	Tolerancia del diámetro de la flauta	Tolerancia del diámetro del vástago
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Solicitud
Acero carbono Aleación de acero	Acero preendurecido	Muy endurecido				Acero inoxidable	Aleación de cobre	Aleación de aluminio
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○

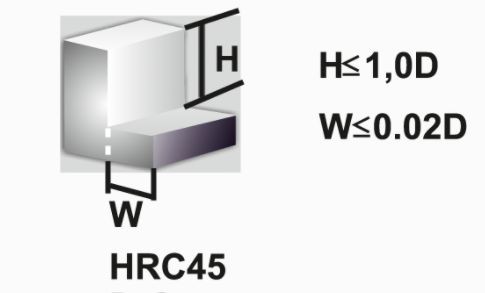

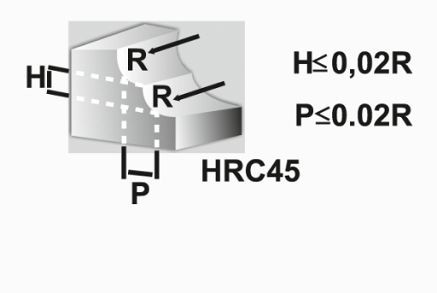

Parámetros recomendados



Material	Acero al carbono, acero aleado, S45C, FC, FCD, SCM, S50C, SKS...		Acero aleado, acero para herramientas SCR, SNCM, SKD11, SKD61.NAK80		Acero duro, SKD11
Dureza	HRC30		HRC50		HRC60
Diámetro	Velocidad de corte (VC) (mm-1)	Avance(F) (mm-min)	Velocidad de corte (VC) (mm-1)	Avance(F) (mm-min)	Velocidad de corte (VC) (mm-1)	Avance(F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Lista de Materias Primas



Calificación	Código ISO	Composiciones químicas (%)		Tamaño de grano (um)	Propiedades físico-mecánicas (mayor o igual a)			Revestimiento
		WC	Co		Densidad (g/cm3)	Dureza (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISÍN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISÍN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NEGRO
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (AZUL)



Fotos detalladas

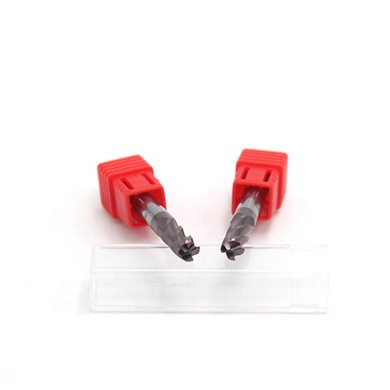

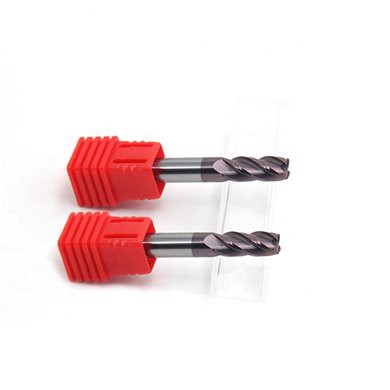

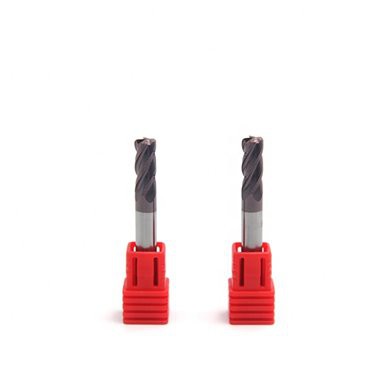

Fresa de radio de esquina de 4 flautas	Cortador de carburo de radio de esquina de 4 flautas	Fresa de carburo de radio de esquina de 4 flautas





Nuestras ventajas



1. Después de recibir su consulta, le responderemos en 12 horas.

2. No dudes en llamarme en cualquier momento.

3. Aceptamos pedidos de muestra

4. Bienvenido a visitar nuestra fábrica, lo recogeremos

5. No dude en consultarnos la lista de precios.





embalaje





Preguntas más frecuentes



Q1: Empresa o fábrica:

A1: Somos una fábrica profesional de herramientas de carburo desde hace más de 10 años. Los mejores fabricantes de herramientas de carburo de tungsteno se encuentran en China.



P2: ¿Cuál es su MOQ?

A2: Agradecemos su pedido de muestra para probar nuestra calidad, creemos que descubrirá que somos el proveedor adecuado que está buscando. Entonces no hay MOQ.



P3: ¿Puedo obtener su catálogo?

R3: Sí, claro. Podemos enviarte por correo electrónico.



P4: ¿Cuánto tiempo puedo recibir el pedido?

A4: pedido de muestra 1-5 días. Es necesario verificar un pedido grande, generalmente 15-25 días.



P5: ¿Pueden fabricar los productos según nuestros dibujos?

A5: Sí, está bien, contamos con un departamento de moldeo profesional.
