Fresa con ranura en U con revestimiento DLC para aluminio

Exposiciones destacadas

Descripción

En el campo del mecanizado moderno, las herramientas de corte precisas son la clave para obtener buenos resultados de mecanizado. Esta fresa de ranura en U con revestimiento DLC para aluminio está especialmente diseñada para el procesamiento de aluminio, con una estructura única, revestimiento DLC y un diseño innovador. Funciona bien en diversas tareas de procesamiento y proporciona soluciones precisas y eficientes para las tareas de procesamiento de aluminio. La fresa no solo tiene un excelente rendimiento antiadherente, sino que también puede prolongar la vida útil de la herramienta hasta en un 100%. Esto no sólo ayuda a reducir el costo de procesamiento, sino que también reduce la frecuencia de reemplazo de herramientas.



Características

1. Diseño de ranura en U: esta fresa de ranura en U con revestimiento DLC para aluminio adopta un diseño de ranura en U, que ayuda a eliminar rebabas, mantiene la superficie de la pieza de trabajo lisa, evita dañar el producto terminado y garantiza una superficie de alta calidad durante Procesando.



2. Revestimiento DLC: La superficie de la herramienta se trata con un revestimiento DLC para proporcionar un rendimiento antiadherente. Esto lo hace adecuado para procesar diversos materiales metálicos no ferrosos, como aleaciones de aluminio, GFRP, CFRP, aleaciones de cobre y grafito, y proporciona soluciones para diversas tareas de procesamiento.



3. Reducción de la resistencia al corte: Su recubrimiento le confiere características de baja fricción, lo que puede reducir significativamente la resistencia al corte, mejorando así la eficiencia del corte y reduciendo el consumo de energía.



4. Acabado y corte en seco: La herramienta funciona bien en operaciones de acabado y puede usarse para corte en seco sin lubricante. Esto reduce aún más la complejidad y el impacto ambiental en el proceso de producción.



Solicitud

• Procesamiento de aluminio: esta fresa de ranura en U con revestimiento DLC para aluminio tiene un rendimiento excelente en el campo del procesamiento de aluminio y se ha convertido en la herramienta de primera elección para procesar piezas de aleación de aluminio y productos de aluminio.

• Procesamiento de materiales compuestos: esta herramienta también tiene un rendimiento excelente en el procesamiento de materiales compuestos como GFRP y CFRP. Su rendimiento antiadherente y su eficiencia de corte lo hacen adecuado para el mecanizado preciso de materiales compuestos.

• Procesamiento de aleaciones de cobre y grafito: su material de aleación dura lo hace adecuado para procesar materiales especiales como aleaciones de cobre y grafito, y proporciona soluciones de corte eficientes y de alta calidad para estos materiales.



Fábrica





Descripción del Producto

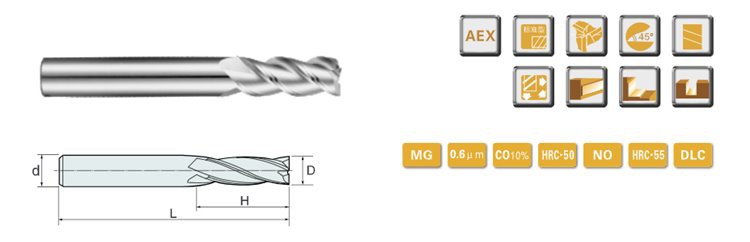

55-60Fresa de carburo con ranura tipo U de 3 flautas HRC con revestimiento Dlc para aluminio





ESPECIFICACIÓN	d1	L1	D	L
D1*3*D4*50L	1 milímetro	3 milímetros	4mm	50mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 milímetros	9 milímetros	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20mm	4 mm	100mm
D5*15*D5*50L	5 mm	15mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25mm	5 mm	100mm
D6*18*D6*50L	6mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10mm	45 mm	10 mm	100mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancias
Diámetro de la flauta	Tolerancia del diámetro de la flauta	Tolerancia del diámetro del vástago
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Solicitud
Acero carbono Aleación de acero	Acero preendurecido	Muy endurecido				Acero inoxidable	Aleación de cobre	Aleación de aluminio
	45HRC	50HRC	55HRC	60HRC	65HRC
								○



Parámetros recomendados



Material	Acero al carbono, acero aleado, S45C, FC, FCD, SCM, S50C, SKS...		Acero aleado, acero para herramientas SCR, SNCM, SKD11, SKD61.NAK80		Acero duro, SKD11
Dureza	HRC30		HRC50		HRC60
Diámetro	Velocidad de corte (VC) (mm-1)	Avance(F) (mm-min)	Velocidad de corte (VC) (mm-1)	Avance(F) (mm-min)	Velocidad de corte (VC) (mm-1)	Avance(F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 milímetros	10000	550	10000	280	4600	170
3 milímetros	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Lista de Materias Primas



Calificación	Código ISO	Composiciones químicas (%)		Tamaño de grano (um)	Propiedades físico-mecánicas (mayor o igual a)			Revestimiento
		WC	Co		Densidad (g/cm3)	Dureza (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISÍN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISÍN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO NEGRO
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (AZUL)



Fotos detalladas

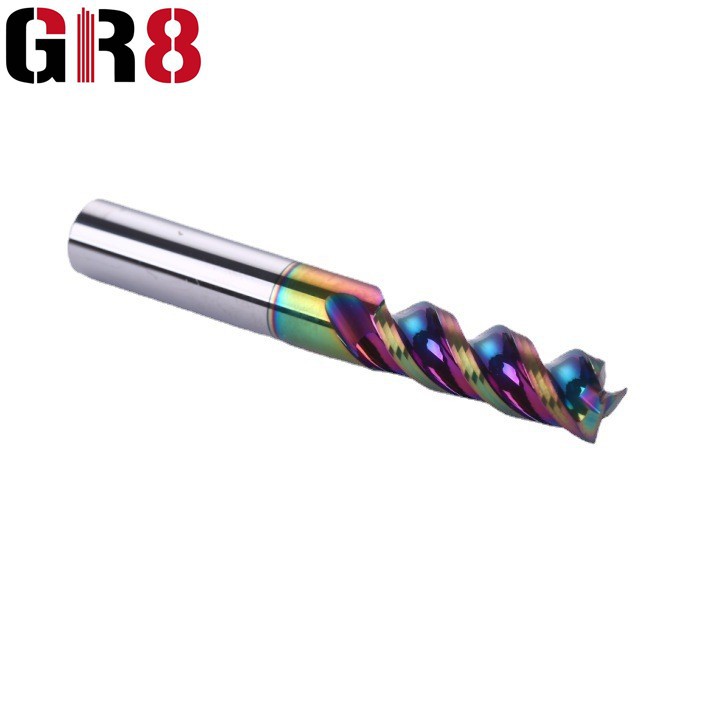

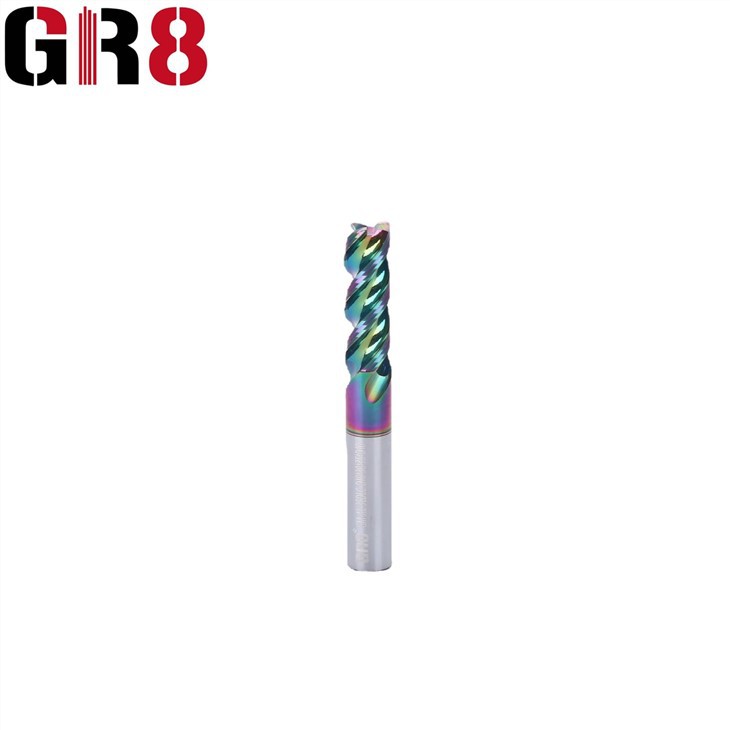

Herramientas de corte con ranura en U con revestimiento DLC para aluminio	Fresa con ranura en U con revestimiento DLC para aluminio	Cortador de ranura en U con revestimiento DLC para aluminio





Nuestras ventajas



Inspección in situ de todos los procesos, el registro de inspección se mantiene rastreable durante 3 años.

Todos los inspectores están capacitados con certificados internacionales.

WPS calificados y soldadores profesionales garantizan la calidad de la soldadura.

Inspección del 100% de los brotes terminados antes del envío.

Formación periódica del personal de inspección.





embalaje





Preguntas más frecuentes



1. P: ¿Cuál es la cantidad mínima de pedido? ¿Pueden enviarme muestras?

R: Nuestra cantidad mínima es 1 juego, podemos enviarle un catálogo y le damos una calurosa bienvenida para que visite nuestra empresa.



2. P: ¿Qué nivel de calidad son sus productos?

R: Hasta ahora tenemos los certificados CE, ISO, SGS, TUV, SONCAP.



3. P: ¿Cuál es el tiempo de entrega de su máquina?

R: En general, el tiempo de entrega de nuestra máquina es de aproximadamente 30 días, se entregará una máquina personalizada según la negociación con nuestros clientes.



4. P: ¿Se puede personalizar la máquina según nuestras necesidades, como poner nuestro logotipo?

R: Seguramente nuestra máquina se puede personalizar según sus necesidades. También está disponible su logotipo.
